Stirlingmotor (Travel Guide)
Eine Baubeschreibung und Anregung zum Nachbau auch für Ungeübte

Der Stirlingmotor ist eine von Robert Stirling im Jahre 1816 entwickelte Wärmekraftmaschine, in der ein Arbeitsgas wie Luft, Helium oder Wasserstoff in einem abgeschlossenen Volumen von außen in einem Bereich erhitzt, in einem anderen gekühlt wird, um mechanische Arbeit zu leisten. Dadurch kann der Stirlingmotor mit einer beliebigen äußeren Wärmequelle betrieben werden. Manchen Bauformen genügen dazu bereits geringe Temperaturdifferenzen, z.B. die zwischen menschlichem Körper und der Umgebung.

Stirlingmotor Baussatz
In einer großen Kiste wird das Lernpaket vom Franzis-Verlag geliefert und macht neugierig.

Stirlingmotor Baussatz
Ein ausführliches Handbuch mit Wirkuungsweise und übersichtlicher Bauanleitung liegt oben auf.

Stirlingmotor Baussatz
Alle Bauteile sind in zwei Kunststoffschalen gelagert.

Stirlingmotor Baussatz
Auch die notwenigen Werkzeuge liegen der Packung bei.

Stirlingmotor Baussatz
Das wird jedem Bastler Spaß machen! Fangen wir gleich an!

Stirlingmotor Baussatz
Zuerst montieren wir die Halterungen auf der Bodenplatte, auf der der Stirlngenmotor ...

Stirlingmotor Baussatz
... für den späteren Betrieb befestigt wird.

Stirlingmotor Baussatz

Stirlingmotor Baussatz

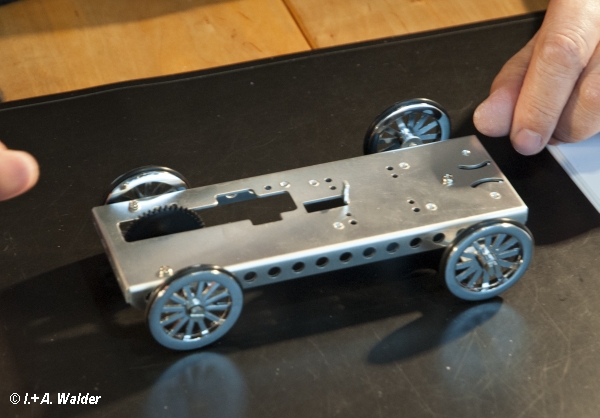

Jetzt ist das Fahrgestell des Stirlingmotors mit Antrieb auf der Hinterachse dran.

Stirlingmotor Baussatz
Vorne wird die Lenkachse montiert.

Stirlingmotor Baussatz
Sieht schon gut aus und klemmt nicht!

Stirlingmotor Baussatz
Nun geht es an den Aufbau der Antriebseinheit.

Stirlingmotor Baussatz
Zuerst wird der Antriebszylinder montiert und ausgerichtet.

Stirlingmotor Baussatz
Als vormontierte Baugruppe liegt das Getriebe für Vortrieb und Ventilator in der Packung.

Stirlingmotor Baussatz
Nach der Montage wird die Lauffähigkeit überprüft.

Stirlingmotor Baussatz
Alle Hebel für die verschiedenen Funktionen lassen sich frei bewegen.

Stirlingmotor Baussatz
Nun geht es an den Einbau des Kolbens.

Stirlingmotor Baussatz
Der Glaszylinder und der Gegenkolben aus Eisenwolle sind montiert.

Stirlingmotor Baussatz
Nun folgen nur noch die Wärmeschutzabdeckungen.

Stirlingmotor Baussatz

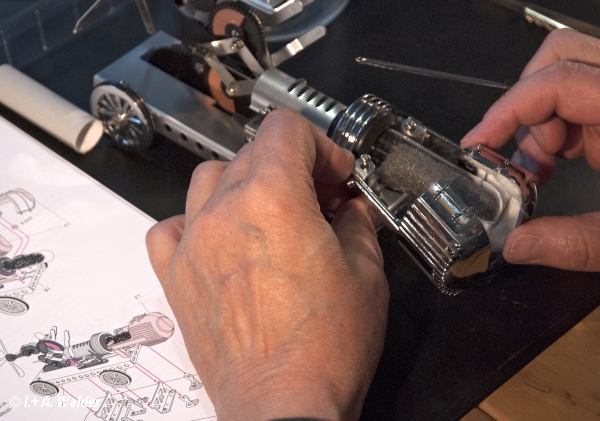

Etwas kniffelig ist die Montage dieser Abdeckungen.

Stirlingmotor Baussatz
Sie müssen in die unter dem Glaszylinder liegende Mechanik passend einrasten.

Stirlingmotor Baussatz
Nun wäre der Stirlingmotor betriebsbereit.

Stirlingmotor Baussatz
In den Brennstoffbehälter Spiritus eingefüllen und am Docht anzünden. Unbedingt die Sicherheitshinweise beachten !!

Stirlingmotor Baussatz
Mit den verschiedenen Hebeln kann der Ventilator oder die LED eingeschaltet werden.

Stirlingmotor Baussatz
Wenn der Motor richtig rund läuft, dreht das Fahrzeug auch auf dem Boden einige Runden

Fazit Stirlingmotor:

Der Bausatz mit hervorragender Bauanleitung und allem notwenigen Werkzeug konnte in weniger als zwei Stunden zusammengebaut werden. Alle Bauteile sind passgenau gefertigt. Einzig die Schrauben, Federn und Unterlegscheiben könnten zum leichteren Auffinden auf dem mit Kunststoff verschweißten Karton nummeriert sein. Immer wieder macht es Freude, den Stirlingmotor vorzuführen.

Bericht von Achim Walder

Ein Video zum Bau des Stirlingmotors ist in Arbeit.
